加工技術

内径研削加工

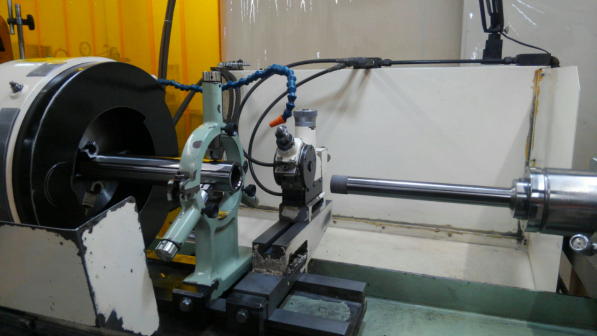

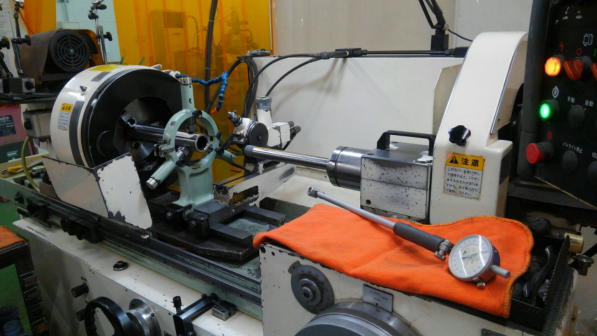

長尺深穴研削

　ワーク寸法：φ60×420L　材質：SCM415H 浸炭焼入

内径寸法：φ42H6　深さ：250　真円度：2.2μm　円筒度：3μm　同芯度：5μm　

※長尺深穴研削での加工品質を向上させるため、加工条件の実験及び確認のために製作したテストワークです。

弊社内径研削においては、大手工作機械メーカーへ上記同様品の納入実績があります。

内径研削加工

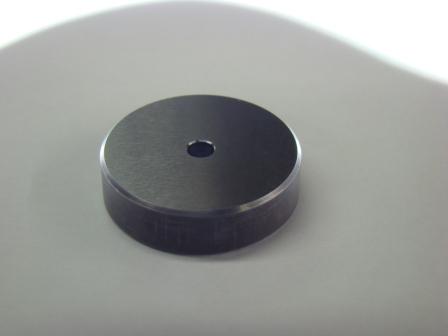

リングゲージ

内径寸法：φ4　内径表面：ダイクロンめっき処理（HV1000前後）　

内径面粗度：Ra0.03μm Rz0.25μm　真円度：0.4μm　円筒度：0.3μm　

※市販リングゲージレベルでの加工品質を、小径で実現できることを確認するために製作したテストワークです。

弊社内径研削においては、φ3mm　から上記同様の品質での加工が可能です。

内径研削加工

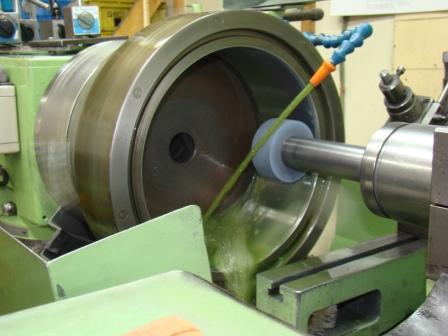

大径内面研削加工

内径寸法：φ250　寸法公差0.02㎜　


※内径研削は最大φ250㎜まで可能です。

円筒研削加工

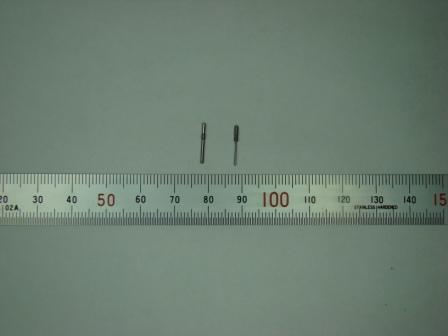

小径円筒研削テストワーク

外径寸法：左側：φ0.9　右側：φ0.5　寸法公差：ｈ6


※円筒研削での最小加工可能径を確認するために製作したテストワークです。

　　　　　　　　　　　　　　　　　　　　　　弊社円筒研削においては、φ0.5mmから上記同様の加工が可能です。



円筒研削加工

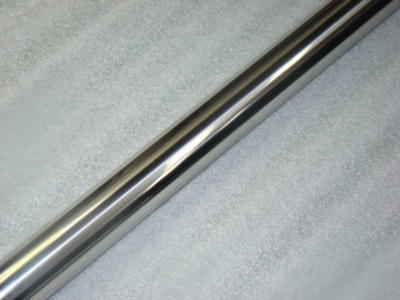

印刷ローラー

素材寸法：φ20×500L　材質：SUS304　研削面粗度：Ra0.4μm　バニッシング仕上面粗度：Ra0.03μm　円筒度：3μm　真直度：2μm

※円筒研削および、バニッシングによる表面仕上での品質確認用に製作したテストワークです。


上記以外にも、ご愛顧いただいているお客様には多様な技術を提供いたしております。
また、長年の経験に基づき様々な提案もさせていただいております。お気軽にご相談ください。
